省エネ・省資源を実現した位置検出機能付きブラシレスDCモータ及び位置制御システムを開発しました。
1.エンコーダ一体型モータ（スマートポジションモータ）を開発
ブラシレスDCモータはステッピングモータに比べて、効率、重量、大きさの面で優位な特徴を持ちますが、位置決め機能を実現するためには、センサやフィードバック制御が必要です。ステッピングモータをDCモータに置き換えるため、位置決め機能を実現するエンコーダセンサ一体型のスマートポジションモータをメーカと共同開発し実現しました。

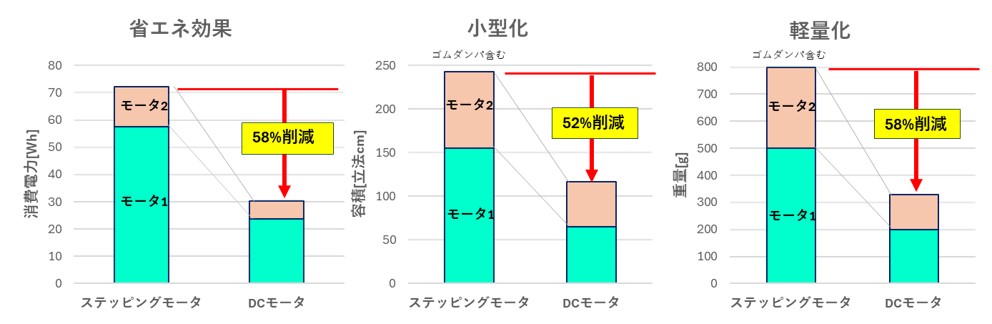

2.搭載効果（図1）
従来のステッピングモータの機能・性能を損なわず、DCモータで低消費電力、小型、軽量を実現する技術を開発しました。
ステッピングモータ特有の脱調現象、高周波異音や低周波振動の問題なども解決し、さらにモータの温度上昇も大幅に低減することができました。
また脱調の心配がないためモータの自由な動きの実現も可能になりました。
【新型ブラシレスDCモータの特徴】

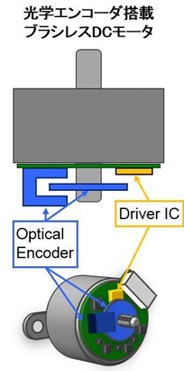

• エンコーダセンサ、モータドライバをモータ基板に搭載したモータ一体化構成になっています。
• インナーローター型DCモータで、低イナーシャ化、低コギングトルク化で加減速性能と位置決め性能を向上しています。
• ステッピングモータ同等の分解能エンコーダを搭載し2相ステッピングモータの12相励磁と同じ分解能にしています。 （400 パルス/回転出力（45LPI、100パルスセンサの4逓倍出力））また、回転数を2倍で使うことでW1-2相分解能と同じになります。
• モータ巻き線仕様、形状の共通化、インターフェース互換など、モータ仕様の集約化を図っています。
本技術は、以下の3つの技術で構成されます。

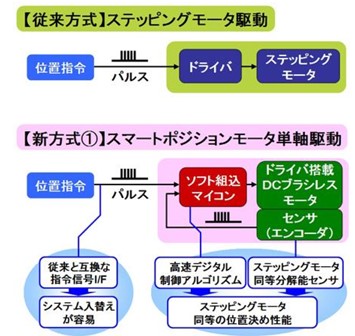

1.高速デジタル制御アルゴリズムを開発（図3）
制御回路は低価格マイコンを採用しながらも、高精度制御を実現した独自の制御アルゴリズムファームウエアを搭載しています。 また、フェールセーフアルゴリズムも搭載し安全性にも十分配慮しています。 制御パラメータは最大4種類設定が可能で、制御ICの集約化にも配慮しています。
2.従来のステッピングモータと互換な指令信号インターフェース（図3）
パルス（クロック）入力タイプのステッピングモータドライバと互換なインターフェースを用意し、上位システムの変更無しでマイナーチェンジ機種への展開が可能です。
ブラシレスDCモータの紹介動画：単軸動作

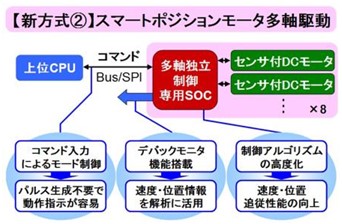

1.多軸駆動制御システム（図4、5）
従来、1マイコンで1モータを制御する方式から、複数個のモータを同時に制御する方式に対応するため、5軸制御タイプと8軸制御タイプの2種類のカスタム制御ICを開発しました。 また、スマートポジションモータの特徴である省エネ・省資源効果を多数個使用機種へも展開可能となり、より大きな省エネ・省資源効果が低コストで実現することができました。
2.多軸駆動制御システムの特徴
• 複数個のモータを同時に独立で制御することができます。（動画は4軸駆動の例）
• モータ動作指令にはコマンド入力方式を採用しています。 加速・等速・減速、停止に至る一連のプロファイル生成と追従制御を1コマンドで処理できます。
• 1軸マイコン制御に比べ、位置・速度追従性能を更に向上させた高速デジタル制御アルゴリズムを新規に開発し搭載しています。
• エンコーダカウント性能が向上し、高速回転あるいは高分解能エンコーダに対応できます。
• モータ動作状況のロギングデータを取得することで、PC1台で評価・解析ができます。商品開発効率アップ（開発期間短縮、開発工数低減）に大きく寄与します。
ブラシレスDCモータの紹介動画：多軸動作

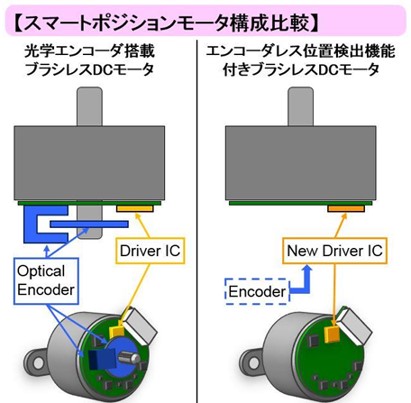

1.エンコーダレス位置検出機能付きブラシレスDCモータドライバIC
ホール素子信号からエンコーダ信号を生成するブラシレスDCモータドライバICを開発しました。従来、エンコーダのような位置検出センサとモータドライバICは別部品でしたが、機能を一体化したモータドライバICにしたことで省スペース化や低コスト化、環境ロバスト性向上を実現しています。このドライバICを搭載したモータを使用することで、光学式エンコーダでは懸念のあった使用環境への展開が可能となりました。スマートポジションモータシステムの特徴である省エネ・省資源効果を、より多くの製品・機種に、より低コストで展開することができます。
2.モータドライバICの特徴 （図6）
• 回転位置検出機能とブラシレスDCモータプリドライバ機能を一体化した、1チップIC 構成になっています。
• 既存のホール素子を活用した回転位置検出のため、新たなセンサは不要です。
• 回転位置検出機能が付加されても、ドライバICの大きさは従来のプリドライバと同等（5mm×5mm）です。
3.採用のメリット
• 光学式エンコーダが無いことで、埃や紙粉、油、トナー、インクミスト環境などに対する環境ロバスト性に優れ、モータ使用場所の拡大に貢献できます。
• 光学式エンコーダが無いことで、モータ使用温度の上限も高くなり、高温環境下での使用や連続駆動に対する温度上昇余裕が増えています。
• 光学式エンコーダコードホイールとエンコーダセンサが不要となり、モータ薄型化が実現できました。 （図7）
• 分解能は、360パルス/回転出力（RN5C771）と、720パルス/回転出力（RN5C772は360パルス/720パルス選択可能）に対応できます。
新規機種への搭載（位置制御及び増速などの応答性が必要な箇所への採用）
