Rewritable Laser System
リライタブル レーザーシステム ー 主な仕様
| Type A | 50×85mm |
|---|---|
| Type B | 60×92mm |
| Type C | 80×115mm |
（印字・消去時間）
| Type A | Type B | Type C | ||
|---|---|---|---|---|

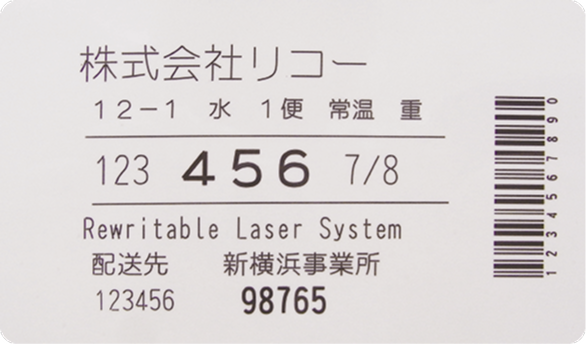

| 印字時間 | 標準パターン1（Type A画像） | 1.09秒 | ||
| 消去時間 | 低温（0℃） | 2.11秒 | 2.94秒 | 5.26秒 |
| 常温（22℃） | 1.71秒 | 2.38秒 | 4.23秒 | |
| 高温（35℃） | 1.58秒 | 2.21秒 | 3.96秒 | |
| 消去＋印字時間（常温） | 2.69秒 | 3.34秒 | 5.18秒 | |
| レーザー | 出力 | 印字時 | クラス4 19W |
|---|---|---|---|
| 消去時 | クラス4 125W | ||
| 波長 | 918nm | ||
| 印字・消去範囲 | 110×110mm | ||
| 印字内容 | 文字種類 | 全角文字：英数（大文字・小文字）、ひらがな、カタカナ、記号、 漢字（JIS第一・JIS第二水準）、IBM拡張文字 半角文字：英数（大文字・小文字）、カタカナ、記号 |
|
| 装飾文字 | 太文字、反転文字、袋文字 | ||
| 文字サイズ*1 | 2mm～30mm | ||
| バーコード | 種類 | Code39、Code128、ITF、NW-7、GS1-128、UPC-A、EAN-13 | |
| 設定可能桁数 | 最大46桁 | ||
| 二次元コード | 種類 | QRコード（モデル2）、DataMatrix | |
| 設定可能文字数 | 最大300文字（漢字） | ||
| 印字時間 | データ量により異なる | ||
| 消去時間*2 | 1.7秒 | ||
| 線幅*3 | 0.25mm | ||
| インターフェース | データ用 | ネットワーク | 10/100BASE-TX/1000BASE-T、Socket通信 |
| 文字コード | シフト JIS（S-JIS）、UTF-8 | ||
| 制御用 | 端子台 | 丸端子ねじ留めタイプ | |
| 標準ワーク間距離 | 114mm | ||
| ワーク間距離変動許容幅 | 位置補正有り*4 | 114mm±10mm | |
| 位置補正無し | 114mm±3mm | ||
| 消費電力 | 印字中 | 160VA±30VA | |
| 消去中 | 450VA±50VA | ||
| 待機中 | 120VA±30VA | ||
| 電源電圧 | AC100V±10% 50/60Hz | ||

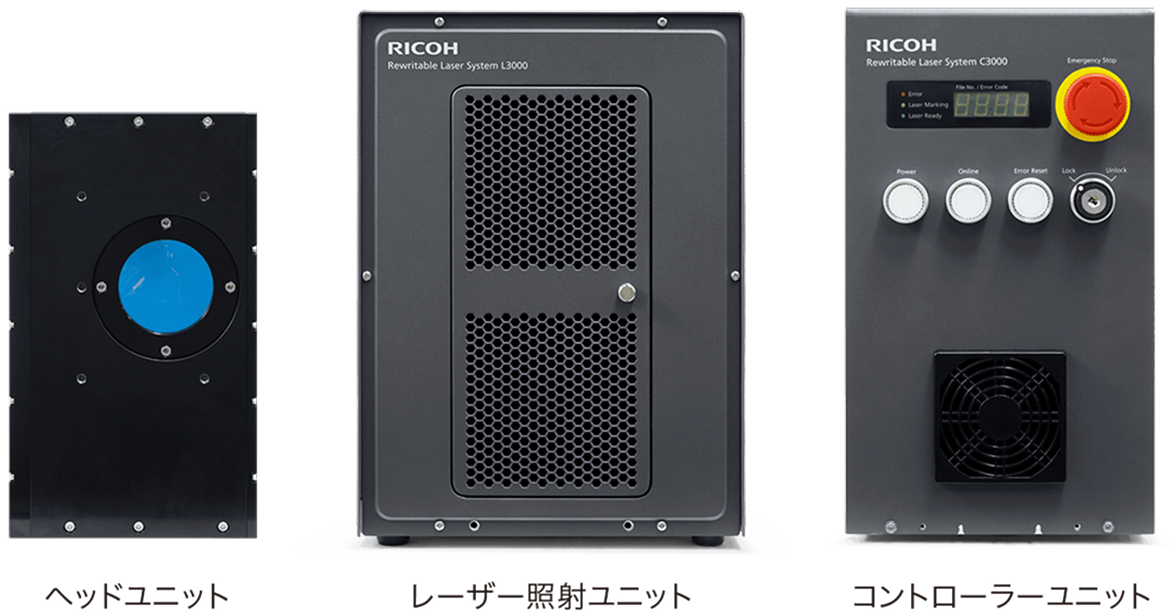

| 外形寸法 | ヘッドユニット | W:162mm D:330mm H:280mm（突起部を除く） | |
| レーザー照射ユニット | W:250mm D:430mm H:350mm（突起部を除く） | ||
| コントローラーユニット | W:200mm D:430mm H:350mm（突起部を除く） | ||
| ファイバー長 （ヘッドユニットとレーザー照射ユニット間の距離） |
2.0m | ||
| 質量 | ヘッドユニット | 18.5kg±0.5kg | |
| レーザー照射ユニット | 14.5kg±0.5kg | ||
| コントローラーユニット | 12.0kg±0.5kg | ||
| 使用周囲温度 | 0℃～40℃（但し、結露・氷結なきこと） | ||
| 使用周囲湿度 | 35%RH～80%RH（但し、結露・氷結なきこと） | ||
| 騒音 | 80db未満 | ||
| 使用場所 | 屋内、高度1000m以下の場所 | ||
| 保護構造 | ヘッドユニット | IP65 | |
| レーザー照射ユニット | IP5X（防塵のみ） | ||
| コントローラーユニット | IP5X（防塵のみ） | ||
| 規格（電波安全、製品安全、レーザー安全） |
|
||
| 分類 | 項目 | 規格（値） | 試験測定法 | |
|---|---|---|---|---|
| 基本特性 | 総厚 | 150 ±15μm | リコー厚み試験法 | |
| 総厚（剥離紙含む） | 220 ±22μm | |||
| 基材 | PET | - | ||
| 発消色特性 | 発色色調 | 黒 | 目視 | |
| 地肌濃度 | 0.25以下 | リコー発消色特性試験法 | ||
| 発色濃度 | 1.0以上 | |||
| 消去後濃度 | 地肌濃度 +0.03以下 | |||
| 印字後保存特性 | 耐光性 | 残存濃度 | 1.0以上 | |
| 消去後濃度 | 地肌濃度 +0.03以下 | |||
| 耐水性 | 残存濃度 | 1.0以上 | ||
| 消去後濃度 | 地肌濃度 +0.03以下 | |||
| 粘着特性 | 0℃ | 5N/25mm以上 | リコー粘着特性試験法 | |
| 23℃50％ | ||||
| 35℃85％ | ||||
